Ahoj! Ako dodávateľ ocele pre tlakové nádoby som v poslednej dobe dostával veľa otázok o požiadavkách na inštaláciu komponentov z ocele pre tlakové nádoby. Tak som si myslel, že by som dal dokopy tento blogový príspevok, aby som sa podelil o nejaké postrehy a objasnil prípadné nejasnosti.
Najprv si povedzme, čo sú tlakové nádoby. Tlakové nádoby sú nádoby určené na uchovávanie plynov alebo kvapalín pri tlaku podstatne odlišnom od okolitého tlaku. Používajú sa v širokej škále priemyselných odvetví vrátane ropy a zemného plynu, chemického priemyslu, výroby energie a potravín a nápojov. A oceľové komponenty používané v týchto nádobách musia spĺňať špecifické požiadavky na inštaláciu, aby sa zaistila ich bezpečnosť a výkon.
Výber materiálu
Jedným z najdôležitejších aspektov inštalácie oceľových komponentov tlakovej nádoby je výber správneho materiálu. Rôzne aplikácie vyžadujú rôzne typy ocele v závislosti od faktorov, ako je tlak a teplota, ktorým bude nádoba vystavená, typ tekutiny, ktorú bude obsahovať, a prostredie, v ktorom bude pracovať.

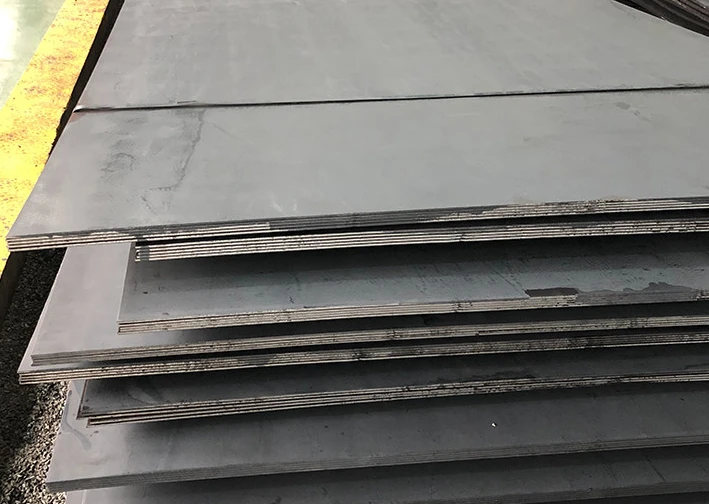

napr.EN10028 - 6 P690QL2 Pre dosku tlakovej nádobyje vysokopevnostná kalená a popúšťaná oceľ, ktorá je vhodná pre aplikácie, kde sa vyžaduje vysoká pevnosť a dobrá húževnatosť. Odoláva vysokým tlakom a často sa používa v tlakových nádobách s vysokým zaťažením.
Ďalšou populárnou možnosťou jeSA387 Trieda 5 Trieda 2 pre dosku tlakovej nádoby. Táto oceľ je legovaná chrómom a molybdénom, čo jej dáva vynikajúcu odolnosť voči vysokoteplotnému pôsobeniu vodíka. Bežne sa používa v rafinériách a petrochemických závodoch.
ASTM A516 Grade 65 Pre dosku tlakovej nádobyje tiež dobre známa voľba. Má dobrú vrubovú húževnatosť a je vhodný pre aplikácie s nízkym až stredným tlakom, najmä tie, ktoré zahŕňajú vodu alebo paru.
Príprava povrchu
Pred inštaláciou oceľových komponentov tlakovej nádoby je rozhodujúca správna príprava povrchu. Povrch ocele by mal byť čistý, bez hrdze, vodného kameňa, oleja a iných nečistôt. To sa dá dosiahnuť metódami, ako je pieskovanie, drôtené kefovanie alebo chemické čistenie.
Pieskovanie je populárna metóda, pretože dokáže rýchlo a efektívne odstrániť hrdzu a vodný kameň z povrchu ocele, pričom zanecháva drsný povrch, ktorý podporuje lepšiu priľnavosť náterov alebo zvarov. Po opieskovaní by mal byť povrch chránený pred opätovnou hrdzou, kým sa nezačne proces inštalácie.
Požiadavky na zváranie
Zváranie je kritickou súčasťou inštalácie oceľových komponentov tlakových nádob. Zvary musia byť dostatočne pevné, aby odolali vnútornému tlaku nádoby. Tu sú niektoré kľúčové požiadavky na zváranie:
- Kvalifikácia zvárač: Zvárači vykonávajúci prácu musia byť kvalifikovaní podľa príslušných noriem, ako je ASME oddiel IX. To zahŕňa absolvovanie praktických a teoretických testov, aby preukázali svoju schopnosť vytvárať vysokokvalitné zvary.
- Špecifikácia postupu zvárania (WPS): Pre každý typ zváracej operácie musí byť vyvinutá a dodržiavaná správna WPS. WPS by mala špecifikovať podrobnosti, ako je proces zvárania, zváracie materiály, požiadavky na predbežné a následné tepelné spracovanie a parametre zvárania.
- Kontrola zvarov: Po zváraní je potrebné skontrolovať zvary, aby sa zabezpečilo, že spĺňajú požadované normy kvality. Na detekciu vnútorných a povrchových defektov zvarov možno použiť nedeštruktívne testovacie metódy, ako je ultrazvukové testovanie, rádiografické testovanie a testovanie magnetickými časticami.
Upevnenie a zarovnanie
Správne nasadenie a zarovnanie oceľových komponentov tlakovej nádoby sú nevyhnutné pre integritu nádoby. Komponenty by mali byť pred zváraním alebo zoskrutkovaním presne umiestnené a zarovnané.
Akékoľvek medzery alebo nesúlady môžu viesť ku koncentrácii napätia v nádobe, čo môže znížiť jej pevnosť a zvýšiť riziko zlyhania. Meracie nástroje, ako sú posuvné meradlá, mikrometre a laserové vyrovnávacie zariadenia, možno použiť na zabezpečenie presného prispôsobenia a vyrovnania.
Podpora a nadácia
Tlakové nádoby je potrebné správne podoprieť, aby sa zabránilo nadmernému namáhaniu a deformácii. Typ podpery a základu závisí od veľkosti, tvaru a hmotnosti plavidla, ako aj od prevádzkových podmienok.
Pre menšie plavidlá môžu postačovať jednoduché podpery, ako sú sedlá alebo konzoly. Väčšie plavidlá môžu vyžadovať zložitejšie základy, ako sú betónové podložky alebo oceľové rámy. Nosná konštrukcia by mala byť navrhnutá tak, aby rovnomerne rozložila hmotnosť plavidla a vydržala akékoľvek dynamické zaťaženie, ako sú vibrácie alebo seizmické sily.
Testovanie a uvedenie do prevádzky
Po nainštalovaní oceľových komponentov tlakovej nádoby musí nádoba prejsť sériou testov, kým bude možné ju uviesť do prevádzky. Tieto testy zahŕňajú:
- Hydrostatické testovanie: To zahŕňa naplnenie nádoby vodou a jej natlakovanie na špecifikovaný skúšobný tlak, aby sa skontrolovali netesnosti a zabezpečila sa štrukturálna integrita nádoby.
- Pneumatické testovanie: V niektorých prípadoch sa namiesto hydrostatického testovania môže použiť pneumatické testovanie, najmä ak nie je možné použiť vodu kvôli povahe tekutiny, ktorú bude nádoba obsahovať. Pneumatické testovanie je však nebezpečnejšie, keďže zahŕňa použitie stlačeného plynu, preto je potrebné dodržiavať prísne bezpečnostné opatrenia.
- Funkčné testovanie: Po tlakových skúškach by sa mala nádoba otestovať za normálnych prevádzkových podmienok, aby sa zabezpečilo, že všetky jej funkcie fungujú správne.
Dokumentácia
Počas procesu inštalácie je dôležité udržiavať podrobnú dokumentáciu. To zahŕňa záznamy o špecifikáciách materiálu, postupoch zvárania, výsledkoch kontrol a protokoloch o skúškach. Dokumentácia slúži ako dôkaz, že inštalácia bola vykonaná v súlade s príslušnými normami a predpismi.
Na záver, inštalácia oceľových komponentov tlakovej nádoby vyžaduje starostlivé zváženie mnohých faktorov, od výberu materiálu až po testovanie a uvedenie do prevádzky. Dodržaním správnych požiadaviek na inštaláciu môžete zaistiť bezpečnosť a spoľahlivosť tlakovej nádoby.
Ak hľadáte oceľ na tlakové nádoby a máte akékoľvek otázky alebo potrebujete pomoc s vaším projektom, neváhajte a oslovte. Sme tu, aby sme vám pomohli nájsť tie správne materiály a zabezpečiť úspešnú inštaláciu. Poďme sa porozprávať a uvidíme, ako môžeme spolupracovať, aby sme splnili vaše potreby.
Referencie
- ASME kód kotla a tlakovej nádoby
- Normy série EN 10028
- Normy ASTM týkajúce sa ocelí tlakových nádob
